INN4676F-H342
数字可控旁路式CV/CC反激开关IC，具有750v PowiGaN，有源钳位驱动和同步整流，使用单机准谐振模式
应用
产品详情
InnoSwitch™4-Pro I²c系列大大减小了电源适配器的尺寸。高达140 kHz的开关频率和非常高的集成度相结合，减少了典型适配器实现所需的组件体积和PCB板面积。
InnoSwitch4-Pro与ClampZero系列有源钳位ic无缝接口，在连续和间断传导模式下实现零电压开关。或者，InnoSwich4-Pro可以在QR模式下使用RCD钳与适当的零件编号选择。
整体系统效率超过95%，使设计人员消除散热器，传播器和盆栽材料
热管理，进一步减少尺寸，组件成本和制造复杂性。PowiGaN主开关和控制器、隔离反馈和辅助控制器与I²C接口的集成简化了完全可编程的高效电源的开发和制造。
产品亮点
高度集成，紧凑的足迹
- 双模反激控制器
- 配合ClampZero™有源钳位IC时，零电压开关(ZVS)
- 准谐振(QR)
- 独特的控制算法，使ZVS在DCM和CCM
- 坚固的750 V PowiGaN™主开关
- 稳态开关频率高达140 kHz，最大限度地减小变压器尺寸
- 同步整流驱动器和二次侧传感
- 集成FluxLink™，hipot隔离，反馈链接
- 驱动低成本n通道FET系列负载开关
- 集成3.6 V电源的外部MCU
通过I²C接口进行数字控制
- 精确的CV/CC/CP控制
- 电源电压、电流动态调节
- 可选dcm操作，以降低SR FET电压应力
- 优化的命令集，以减少I²C流量
- 遥测电源状态和故障监测
EcoSmart™-节能
- 效率高达95%
- 不超过30mw空载，包括线感和MCU
先进的保护/安全功能
- 串联负载开关短路保护
- 禁用输出错误响应
- 快速输入线UV/OV保护
- 可编程输出OV/UV故障检测和响应
- 打开SR FET门检测
- 迟滞热停堆
- 可编程看门狗定时器系统故障
完全安全和合规
- 加强隔离>4000 VAC
- 100%生产HIPOT测试
- UL1577隔离电压4000vac和TUV (EN62368)安全批准
绿色的包
- 不含卤素，符合RoHS标准
BOB体育平台下载
- 高密度电源适配器
- 多协议适配器，包括USB PD + PPS, QC, VOOC, VFC, SCP
- 直接充电移动设备充电器
- 多化学工具和通用电池充电器
- 可调CV和CC LED镇流器
产品规格
| 輸出功率(最大)-峰值，380v | 200.00 W |
| 輸出功率(最大)-持续性，380v | 170.00 W |
| 开关频率 (最大) | 140千赫 |
| 击穿电压 | 750 V |
| 输出电压 (最小) | 3.00 V |
| 输出电压 (最大) | 24.00 V |
| 输入电压 (最小) | 85 V |
| 输入电压 (最大) | 265 V |
| 自动重启和过压反应 |
双方
锁了 |
| 电缆压降补偿 | X |

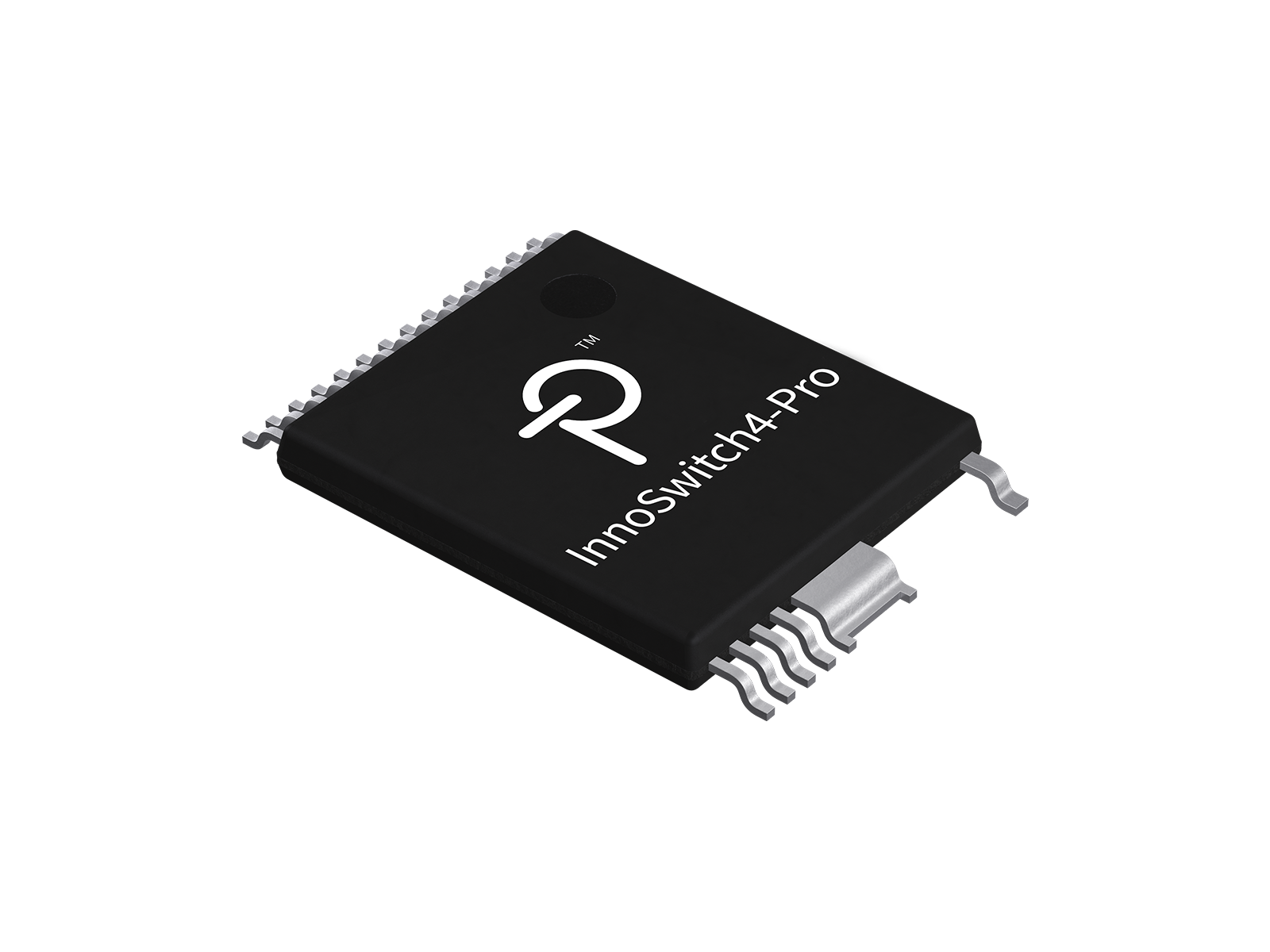

| ic封装 | InSOP-T28D |
| 内部开关 | 是的 |
| 过热反应 | 滞后 |
| PowiGaN吗? | 是的 |
| 运作温度 (最小) | -40°C |
| 运作温度 (最大) | 150°C |
| 控制方式 | Fluxlink |
| 控制功能 |
电流电压可调
Qausi-Resonant / CCM
同步整流
电缆跌落补偿
可选电流限制
频率抖动
可编程开关频率
软启动
自动重启/锁存故障响应
USB快速充电电压调整 |
| 保护功能 |
输入过压
输入欠压
打开SR FET检测
输出过载
输出过压
输出短路
超温 |
| 输出配置 | 简历/ CC |
| 拓扑结构 | 回扫 |
| 产品子类型 | PMIC |
| msl等级 | 3. |
| 次级回应 |
双方
锁了 |
