用热导电粘合剂安装
将零件安装到散热器的更好解决方案
导电粘合剂提供了一种新的解决方案，以取代传统的机械组件。这些粘合剂允许永久组装相似和不同的底物，并简化组装程序。
热导电粘合剂的优势：
- 简单可靠
- 可重复生产
- 成本优势比夹子和螺丝
- 电源的可靠性提高
- 适用于各种包裹
典型的包装安装示例
 液体粘合剂 |
 双面胶带 |
一般申请准则
评估热导电粘合剂时，需要考虑一些基本属性：
- 导热系数
- 粘结线厚度
- 粘附力
- 固化条件
- 存储和保质期
具有较高导热率的粘合剂可提供更好的热性能。建议在3-5 w/m-k的范围内具有热导率。
典型的粘结线在2-7 mil的厚度范围内。为了提高热性能（较低的热电阻），建议使用较薄的键线。较薄的粘结线可以降低粘附强度，因此需要测试每种应用，以找到粘结线厚度，热电阻和粘附强度之间的正确平衡。
重要的是要具有均匀的粘结线厚度以获得最佳的粘合性能。将IC与粘合剂固定时，必须进行良好的粘结强度。具有较高粘度的产品具有出色的粘附强度。必须根据数据表建议进行固化。如果该零件无法正确治愈，则可能导致组件的较高热阻力，从而导致热性能差。考虑到所选材料的存储温度和保质期规格也很重要。
比较双面磁带
| 小贩 | MPN | 胶带厚度（mm） | 导热率（w/m-K） | 介电强度（KV/mm） | 粘附果皮强度（N/cm） |
|---|---|---|---|---|---|
| 3m | TM-670SA | 0.25 | 0.6 | 24 | 5.5 |
| 3m | TM-671SA | 0.375 | 0.6 | 24 | 9.3 |
| 3m | TM-672SA | 0.5 | 0.6 | 24 | 11.6 |
| 3m | 8805* | 0.125 | 0.6 | 26 | 7.5 |
| 3m | 8810* | 0.25 | 0.6 | 26 | 13 |
| 3m | 8815* | 0.375 | 0.6 | 26 | 19 |
| 3m | 8820* | 0.5 | 0.6 | 26 | 26 |
保质期：2年
液体粘合剂的比较
| 小贩 | MPN | 导热率（w/m-K） | 保质期 （mos。） |
存储温度。（°C） | 介电强度（KV/mm） | 操作温度。范围（°C） | 固化温度。（°C） | 固化时间（最小） |
|---|---|---|---|---|---|---|---|---|
| 道德·康宁（Dow Corning） | DA-6534 | 6.8 | 4 | -10至-25 | -40至200 | 150 | 120 | |
| DA-6524 | 2.1 | 6 | -10 TO-25 | -40至200 | 150 | 60 | ||
| TC-2030 | 2.6 | 12 | <40 | -40至200 | 130 | 60 | ||
| Timtronics | 813HTC | 2.7 | 4 | 25 | 20.07 | 270 | 150 | 30 |
| 816HTC | 2.7 | 24 | 25 | 16.53 | 150 | 25 | 2880 | |
| Aremco | 556-HT-SP | 3.5 | 6 | 25 | 230 | 177/149 | 60/120 | |
| 创意材料 | 116-04A / B-187 | 2.63 | 12 | 20-25 | 18.7 | 100 | 30 | |
| 122-07（SP） | 5.5 | 2 | 25 | 17.32 | -55至230 | 150 | 60 | |
| 109-12 | 5.65 | 1.5 | 25 | 19.48 | 121 | 240 | ||
| Bergquist公司 | 冬宫 | 5 | 150/160 | 20/6 | ||||
| 春天蓝色 | 3 | 150/160 | 20/6 |
用双面胶带安装
1.用酒精清洁装置后表面 |
2.用酒精清洁散热器表面 |
3.根据所需尺寸切割胶带 |
4.将胶带应用于一个基板 |
5.剥离另一侧的衬里 |
6.将设备连接到散热器上并施加夹紧压力 |
用液体粘合剂安装
| 1.用酒精清洁装置后表面 |

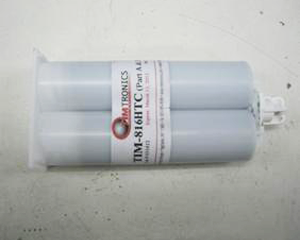

2.两部分环氧注射器 |
3.两部分环氧树脂（A和B部分） |
4.混合粘合剂溶液 |

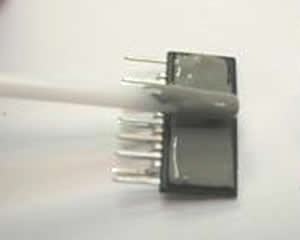

5.涂上薄薄的粘合剂 |
6.用夹紧压力将设备连接到散热器上，并提供足够的时间来治愈 |
粘合剂对热电阻的影响
热导电胶倾向于影响散热器组件的有效热阻力。请参阅下表，与用夹子和用热油脂机械安装的机械安装相比，将设备之间的热电阻与不同热导电胶粘剂的散热器进行比较。使用设备连接温度，散热器温度和设备上消散的总功率来计算设备的热电阻。
| 安装方法 | ||||||
|---|---|---|---|---|---|---|
| 设备热电阻 | 机械夹的热油脂 | 8805 （胶带） |
8810 （胶带） |
冬宫 （环氧树脂） |
春天蓝色 （环氧树脂） |
816HTC （环氧树脂） |
| 热电阻MOSFET连接到散热器（°C/W） | 2.955 | 7.057 | 9.589 | 2.733 | 3.018 | 3.776 |
| 热电阻二极管连接到散热器（°C/W） | 2.034 | 6.042 | 7.839 | 1.784 | 2.157 | 3.097 |
推荐的供应商：
| 小贩 | 联系信息 |
|---|---|
| 道琼斯康宁公司 | 公司中心 邮政信箱994 Midland MI 48686-0994 美国 一般查询/接收 直接拨号：+1（989）496-4400 产品/价格相关查询 +1（989）496-7875 免费电话：1-800-248-2481 http://www.dowcorning.com |
| Timtronics | 35 Old Dock Road 纽约州Yaphank，美国11980 +1（631）345-6509 info@timtronics.com http://www.timtronics.com |
| Aremco Products Inc. | 707 Executive Blvd。 纽约山谷小屋10989 +1（845）268 0039 +1（845）268 0041（传真） http://www.aremco.com |
| 创意材料公司 | 柳树路12号 艾尔，马萨诸塞州01432美国 免费电话：1-800.560.5667 +1（978）391-4705（传真） 国际+1（978）391-4700 info@creativematerials.com http://www.creativematerials.com |
| Bergquist公司 | 热接口材料 18930 W. 78街 Chanhassen，MN 55317美国 免费电话：（800）347-4572 http://www.bergquistcompany.com |
| 3m | 3M公司总部 3m中心 圣保罗，MN 55144-1000美国 免费电话：1-888-3M帮助（1-888-364-3577） http://solutions.3m.com |
