用塑料和金属夹安装
塑料夹
塑料夹为ICS提供低成本的安装选项。将夹子固定在适当的位置，并通过向包装前部施加压力来工作。在某些应用中，散BOB体育平台下载热器的温度可能高达125°C。夹子的软化温度应> 150°C。有关塑料夹的详细信息，请参见本节的“支持文档”区域。

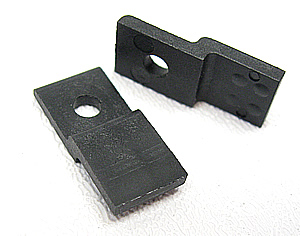

 图1：塑料夹 |
 图2：塑料夹将ESIP包装安装到标准TO-220散热器 |
 图3：塑料迷你夹 |
 图4：带迷你夹安装到散热器的包装 |
 图5：塑料EZ夹 |
 图6：ESIP包装安装在带有EZ夹的散热器上 |
 图7：单螺钉扩展塑料夹 |
 图8：EESIP安装有扩展的塑料夹 |
塑料夹的安装指南（螺丝安装）
孔的大小：专为标准TO-220散热器（典型3.2毫米）而设计
螺丝尺寸：3毫米（M3）锅头螺钉
最大扭矩：螺钉扭矩建议为1.8至2.3 lbf•in 0 0.20至0.26 nm。
- 为了避免在螺钉头和夹子表面之间需要洗衣机，螺钉头应平坦。过度不平衡，使用较小的螺钉或较大的散热器孔会导致夹子破裂。与TO-220包装一样，允许使用锁定螺母，弹簧垫圈和螺纹锁。
- 不建议进行自动敲击螺钉，因为它们适用于夹子的力的可变性以及包装。在任何情况下都不应使用铆钉。
- 散热器的安装表面必须平坦并且没有毛刺，以防止对IC的损坏。最后，在将组件焊接到PCB之前，应将IC安装到散热器上。将IC和散热器焊接到PCB，然后安装夹子将在IC包装上施加不可接受的机械应力。
- 建议使用热润滑脂或热导垫，以减少包装后部和散热器之间的热阻抗。
| 支持文件 - 塑料剪辑 | |
|---|---|
| 剪辑图 |  |
| 支持文件 - 塑料迷你夹 | |
|---|---|
| 迷你剪辑图 | |
| 材料安全数据表（MSD） | |
| 材料规格 - 英语 | |
| 物质规格 - 中国 | |
| ROHS测试报告 | |
| 支持文件 - 扩展的塑料夹 | |
|---|---|
| 扩展的塑料夹 | |
| 单螺钉延长的塑料夹 | |
| ROHS测试报告 | |
| 支持文件 - EZ剪辑 | |
|---|---|
| EZ剪辑图 | |
不锈钢夹
不锈钢夹为塑料夹提供了金属选项。该条带用螺钉将其固定在适当的位置，并通过向包装前部施加压力来工作。有关不锈钢夹的详细信息可以在本节的支持文档表中找到。
图9：金属夹安装eSIP到散热器
带螺钉不锈钢夹的安装指南
孔的大小：专为标准TO-220散热器（典型3.2毫米）而设计
螺丝尺寸：3毫米（M3）锅头螺钉
最大扭矩：螺钉扭矩建议0.26 nm（2.3 lbf·英寸）。
- 由于金属材料的稳健性，用于将金属夹固定到散热器的扭矩不如塑料类型（无裂纹风险）重要。前提是安装点牢固地连接到散热器上，施加到包装的力是夹子设计和所使用材料的函数。
- 可以使用自动敲击螺钉，但是建议使用螺纹螺钉，因为它们的可重复性和稳健性可抵抗冲击。由于铆钉过程中的零件经历的震惊，不应使用铆钉。与TO-220包装一样，允许使用锁定螺母，弹簧垫圈和螺纹锁。
- 散热器的安装表面必须平坦并且没有毛刺，以防止对IC的损坏。最后，在将组件焊接到PCB之前，应将IC安装到散热器上。将IC和散热器焊接到PCB，然后安装夹子将在IC包装上施加不可接受的机械应力。
- 建议使用热润滑脂或热导垫，以减少包装后部和散热器之间的热阻抗。
| 支持文件 - 不锈钢夹 | |
|---|---|
| 钢夹图 | |
| ROHS检查证书 | |
| ROHS测试报告 | |
不锈钢U-Clips
安装的另一个选择是使用U-CLIP。u-clip贴在散热器的侧面和包装的前部，并将包装牢固地固定在散热器上（见图10）。通常可以使用各种U-Clips。
图10：由不锈钢U-CLIP安装的Topswitch-HX
U-CLIP是当今许多大量设计中的常见安装选项。以下是两张照片，显示了大量喷墨打印机电源中使用的U型LIP。图11显示了将桥梁整流器固定到散热器上的U-CLIP。图12显示了u-clip持有的TO-220。
 图11：U-CLIP固定输入桥梁整流器 |
 图12：u-CLIP固定标准TO-220功率MOSFET |
不锈钢U-CLIP的安装指南
- 建议使用u-clip将IC连接到散热器上，以形成子组件。
- 然后将该子组件组装到印刷电路板上，然后焊接。这是为了确保在IC和HeatSink表面之间保持共平面性。
- 不建议先焊接IC，然后连接散热器，因为通常IC不会与散热器接触，从而增加热阻抗。
- 在生产环境中，可以使用夹具来确保在插入夹子时对零件和散热器的排列。
振动阻力
为了证明U-CLIP在振动和机械冲击过程中牢固地固定在适当的能力，使用CLP212SG，CLP212G和CL212TG夹从AAVID Thermaly中进行了测试，以确保他们能够满足IEC，以确保他们能够满足IEC-60068标准。所研究的所有U-Clips都通过了冲击和振动测试。完整的测试报告可以是在这里下载。
金属和塑料夹供应商信息
| 小贩 | 联系信息 | 类型 | 零件号 | 推荐的散热器高度（无需切口） |
|---|---|---|---|---|
| Kang Yang Hardware Enterprises Co.，Ltd | 南希·林 +886-2-2647-6930 nancy@kangyang.com.tw |
小型的 | PH-3 | 20毫米 |
| 金属 塑料 |
TRK-24 TC-24NNHA |
20毫米 | ||
| 热壳 | Thermshield，LLC 邮政信箱1641 Laconia，NH 03247 +1 603 524-3714 +1 603 524-6602（传真） sales@thermshield.com http://www.thermshield.com |
塑料 | TS-111042-CY | 24毫米 |
U-CLIP供应商信息
| 小贩 | 联系信息 | 类型 | 零件号 | 推荐的散热器高度（无需切口） | 推荐的供应壁厚厚度 |
|---|---|---|---|---|---|
| Aavid Thermaly | www.aavidthermalloy.com | u-clip | CLP212SG | 15.5毫米 | 2.25毫米 |
| CLP212G | 24毫米 | 6.2毫米 | |||
| CLP212TG | 20毫米 | 4.8毫米 |
